近年來，硅光子技術已逐漸進入功能集成芯片的開發和應用階段，對規范的、能提供完整工藝流程的制造平臺提出了更高的要求。雖然硅光子加工是利用成熟CMOS技術和設施，但是一個成熟的CMOS平臺并不能無縫地轉化為硅光子平臺，因?yàn)榧晒饴泛图呻娐吩谄骷愋秃蛨D形特點上有很大的差異，導致它們的制造工藝存在差異，一系列針對硅光子的工藝模塊需要開發，成熟的硅光子平臺還需要建立豐富的器件庫和用于指導客戶進行規范設計的PDK。

　　中科院微電子所基于所級8英寸CMOS工藝線，開發了面向硅基光子集成器件與芯片制造的工藝平臺，并于2017年5月對外發布了我國首個具有完整硅光子工藝流片能力的硅光子平臺。通過與中國電科38所、中科院半導體所、武漢郵電科學院合作，微電子所硅光子平臺開發了成套的硅光子工藝庫和器件庫，制定了硅光子平臺的設計規則和工藝規范，形成了平臺的PDK，并與主流光子集成設計軟件Synopsys OptoDesigner和Luceda Photonics IPKISS實現了集成。用戶可以在軟件中調用IMECAS工具包，利用平臺PDK提供的器件庫，便捷、靈活地進行符合平臺規范的硅光芯片設計。

　　截止到2018年底，微電子所硅光子平臺已為70多家客戶提供了MPW流片服務和定制化流片服務，改變了以往我國硅光子流片基本依賴國外平臺的局面，為我國硅光子技術研究和產品研發提供了有力的支持。

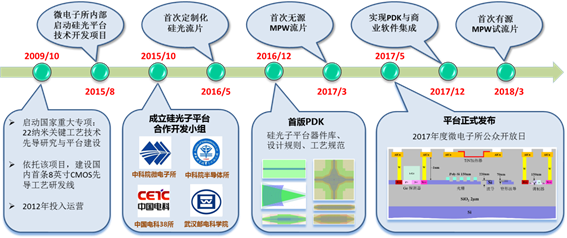

　　圖1 微電子所硅光子平臺發展歷程
