近日,2024 IEEE Symposium on VLSI Technology & Circuits在美國召開,微電子所抗輻照器件技術重點實驗室李博研究員、楊尊松研究員團隊在會上展示了高性能鎖相環芯片的最新研究進展。

網路數據交互量爆炸式增長,促使通信技術的不斷進步,5.5G、6G、224Gb/s高速接口電路等新一代通信系統要求鎖相環頻率綜合器的RMS抖動小于50fs,這在硅基CMOS集成電路設計中極具挑戰。

亞采樣鎖相環的相位鎖定環路無需使用多模分頻器和重定時器,有潛力在低功耗下進一步提升抖動性能。對于50fs以下極低RMS抖動,參考路徑中的緩沖器通常會極大限制亞采樣鎖相環的帶內相位噪聲,需要消耗較大功耗和面積將其降低至較低水平。雙邊沿采樣鑒相技術能夠將參考緩沖器引入的相位噪聲降低3dB,但會惡化頻率分辨率。針對上述問題,抗輻照器件技術重點實驗室研究團隊提出了可配置雙邊沿亞采樣鎖相環結構,通過奇偶采樣模式切換,能夠在同步實現低功耗和低抖動的前提下保持頻率分辨率不變,所提出的鎖相環結構在硅基65nm CMOS工藝上進行了流片驗證,實現了目前國際上最佳的抖動-功耗的參考頻率歸一化優值。

上述研究成果以“A 6.5-to-6.9-GHz SSPLL with Configurable Differential Dual-Edge SSPD Achieving 44-fs RMS Jitter, ?260.7-dB FOM_Jitter, and ?76.5-dBc Reference Spur”為題發表在集成電路設計領域國際頂級會議2024 VLSI Technology and Circuits,微電子所博士研究生陳天樂和任洪宇為該文章的共同第一作者,微電子所楊尊松研究員、李博研究員為該文章的通訊作者。

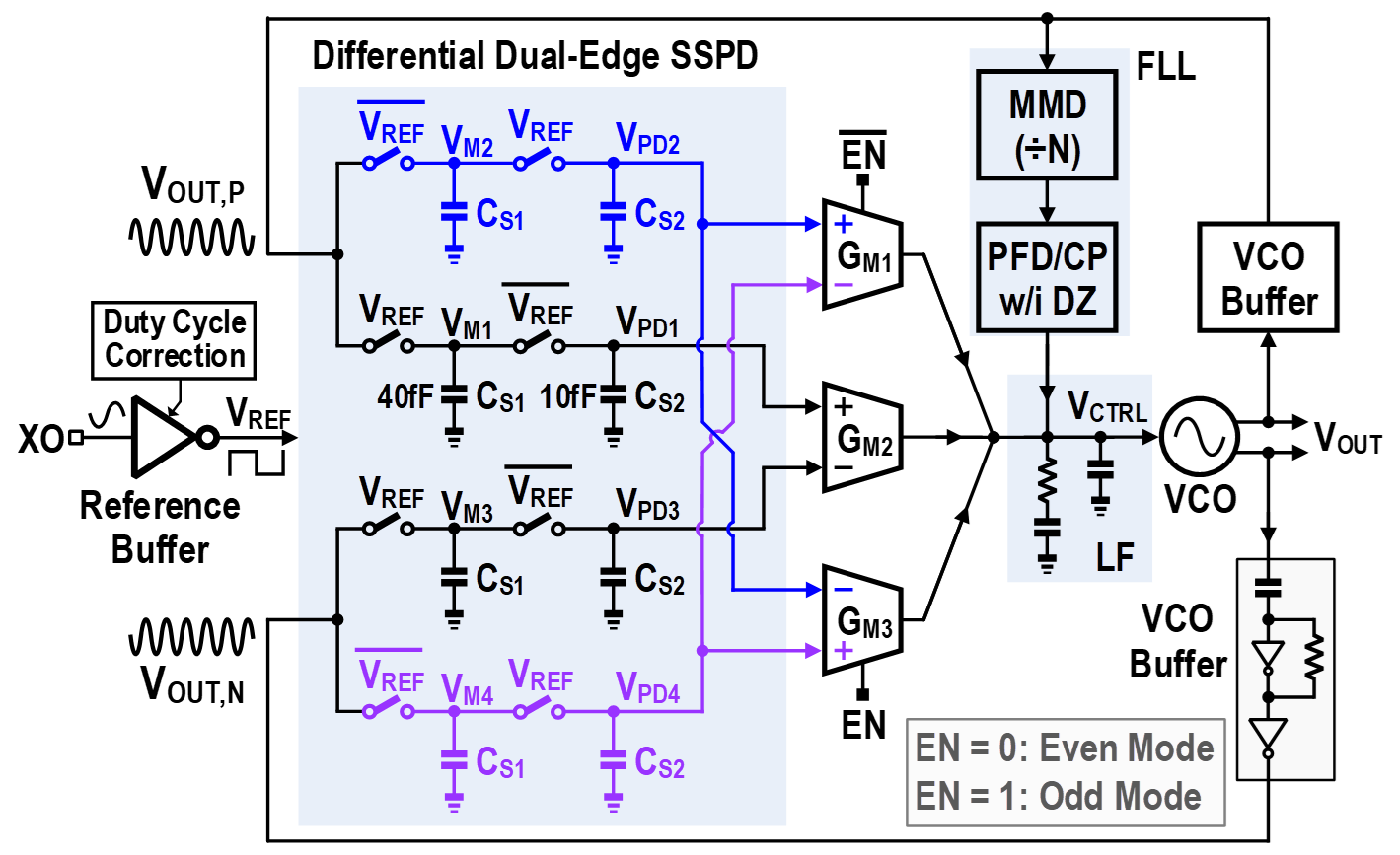

圖1. 提出的雙邊沿亞采樣鎖相環電路結構

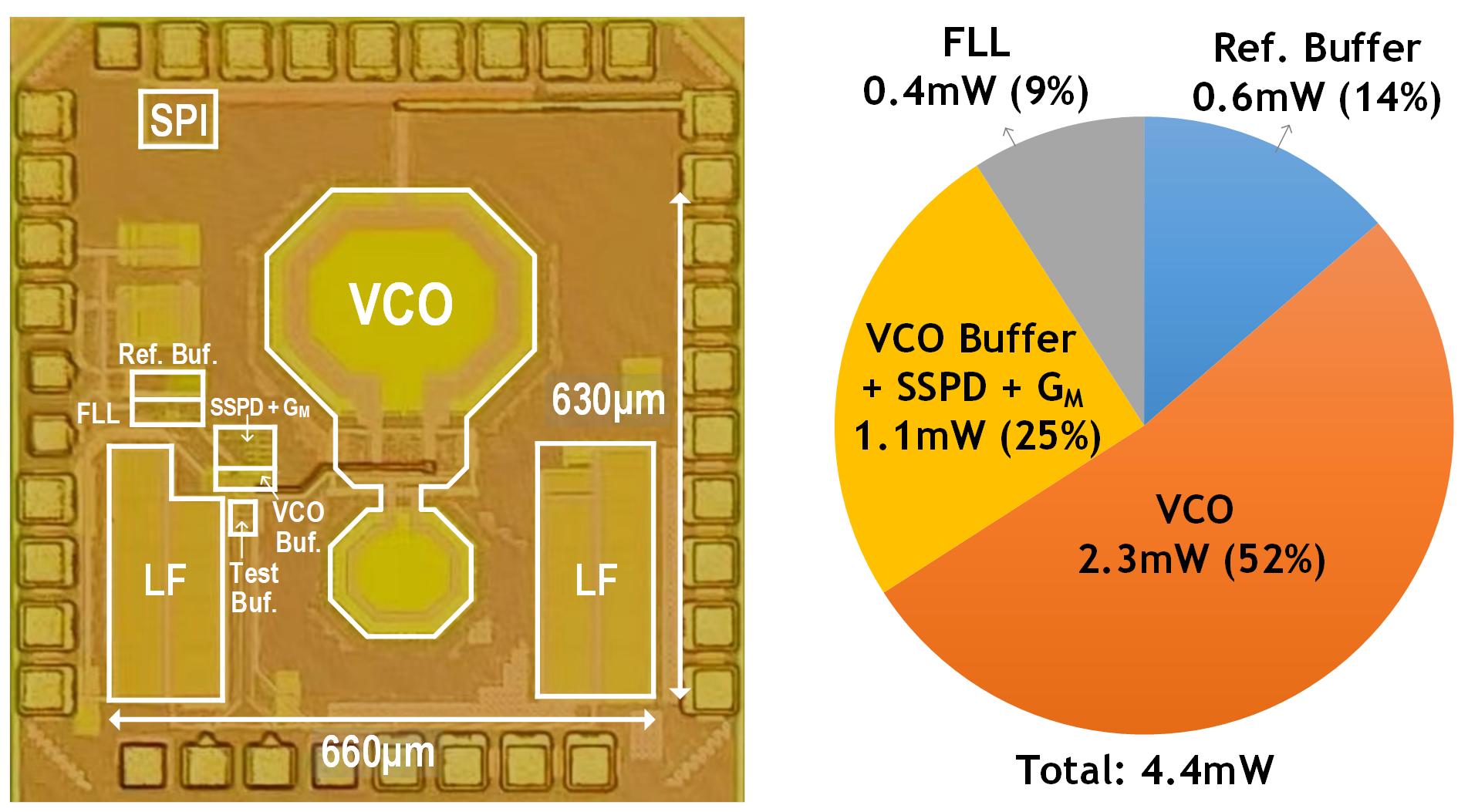

圖2 芯片照片及各個模塊的功耗占比

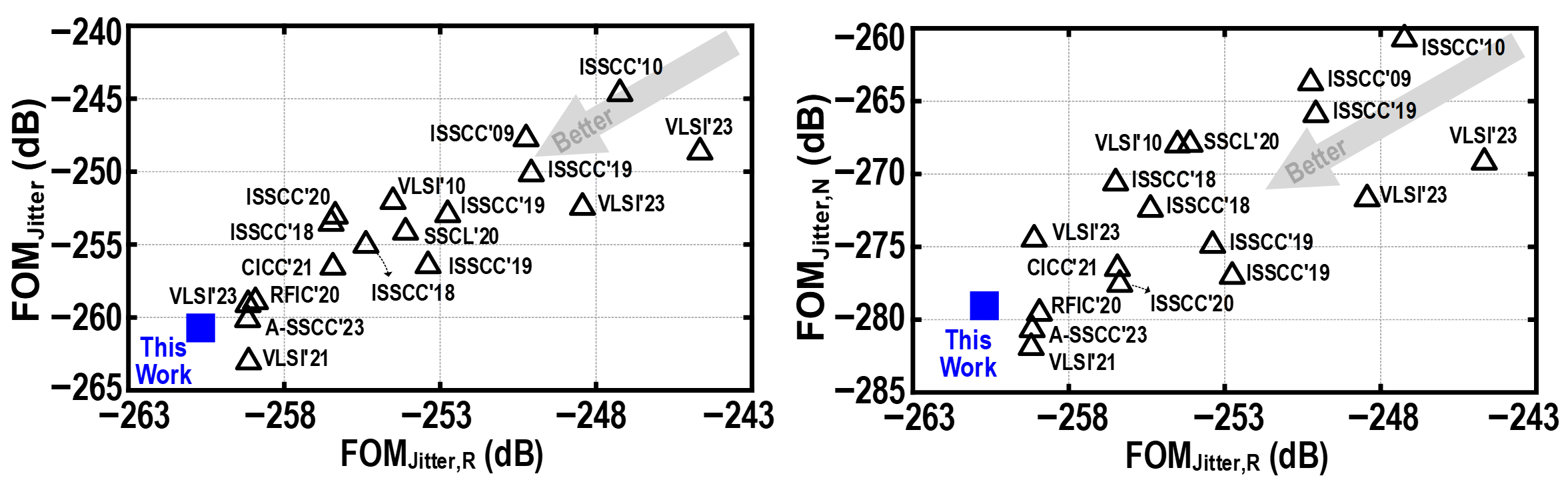

圖3 國內外鎖相環性能對比
