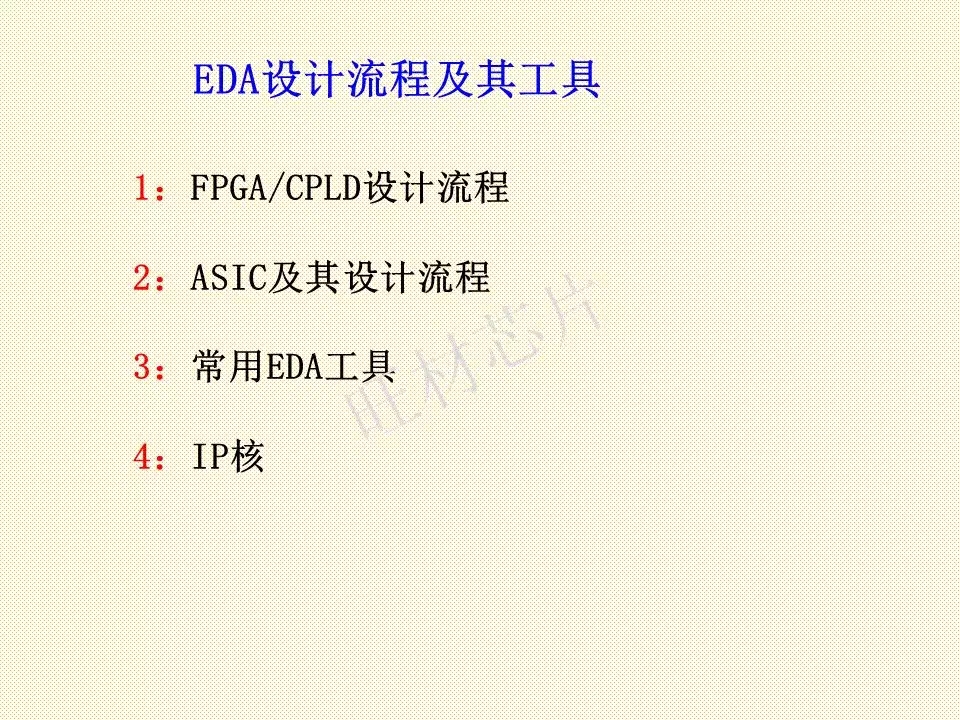

一圖看懂EDA設計流程及其工具

稿件來源:旺材芯片 責任編輯:ICAC 發布時間:2019-01-29

注:EDA是電子設計自動化(Electronics Design Automation)的縮寫,在20世紀60年代中期從計算機輔助設計(CAD)、計算機輔助制造(CAM)、計算機輔助測試(CAT)和計算機輔助工程(CAE)的概念發展而來的。

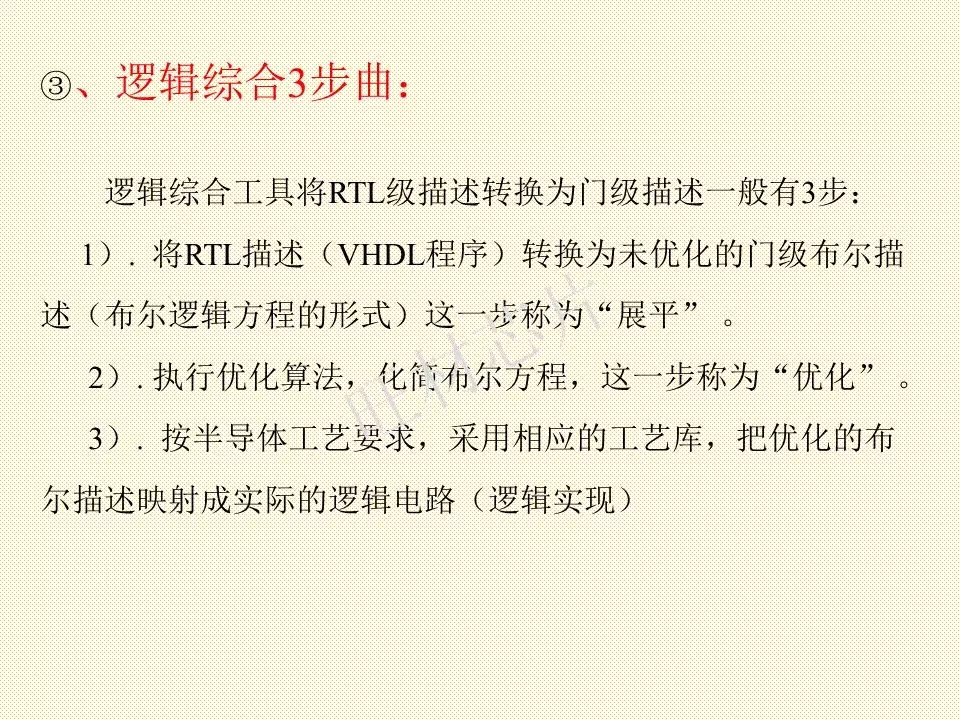

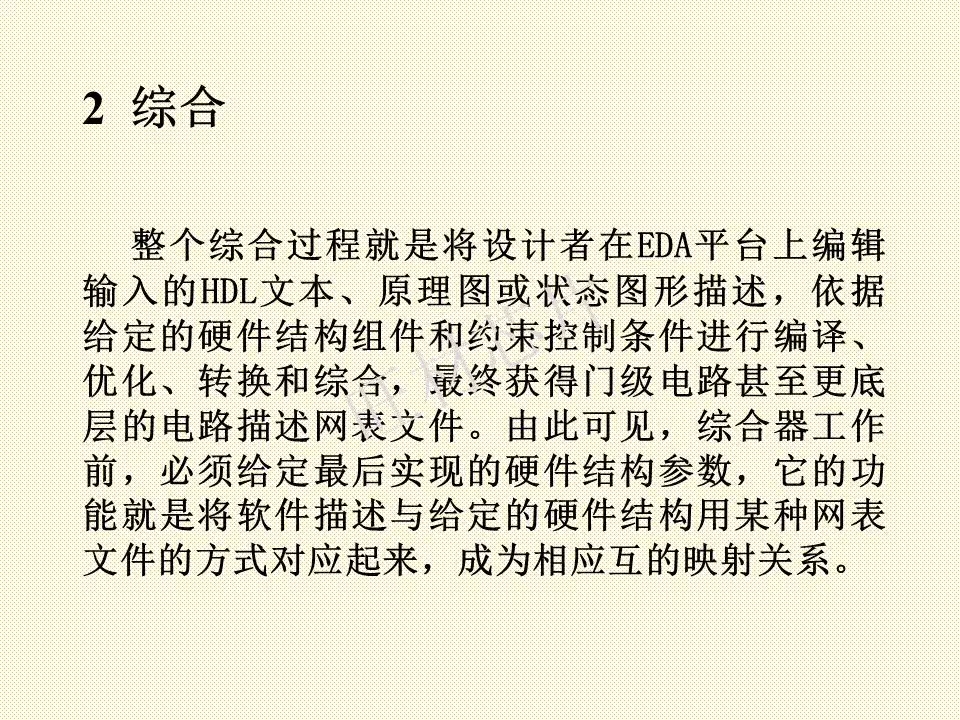

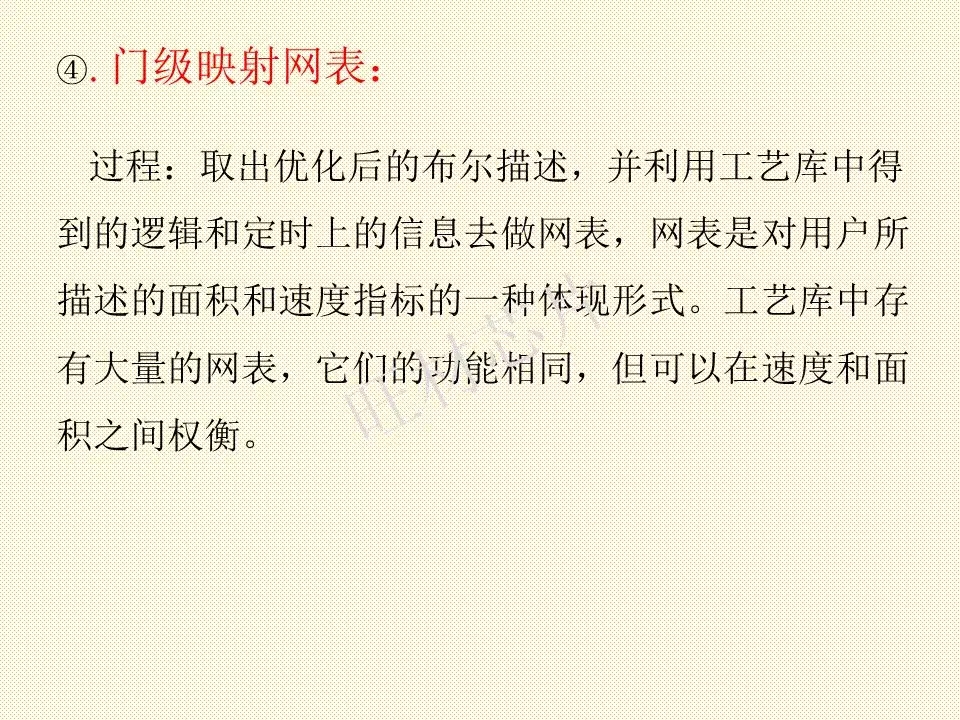

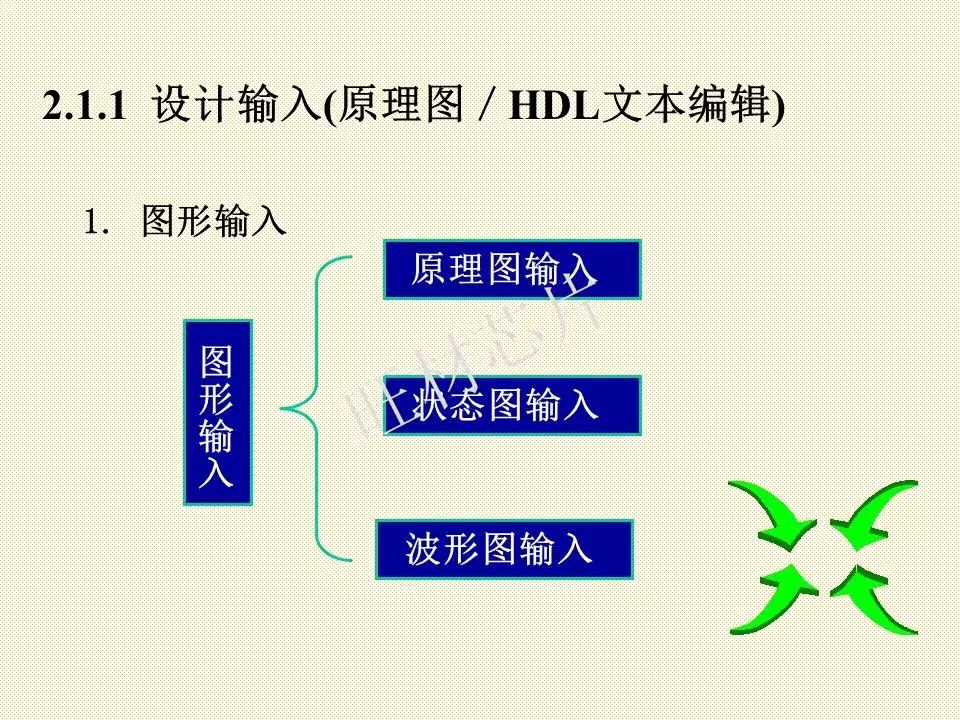

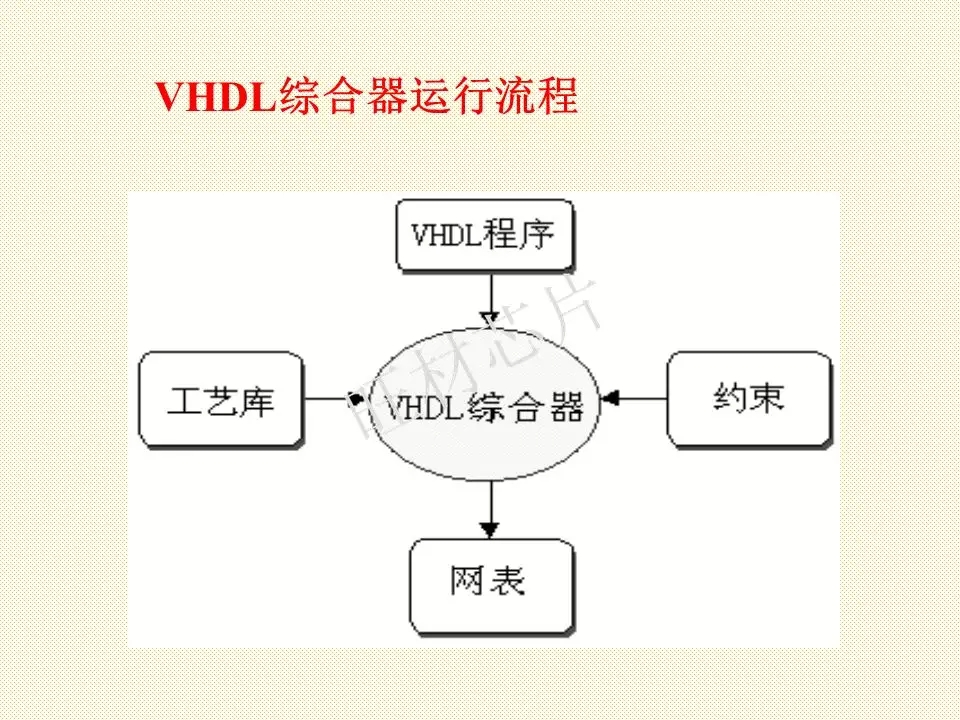

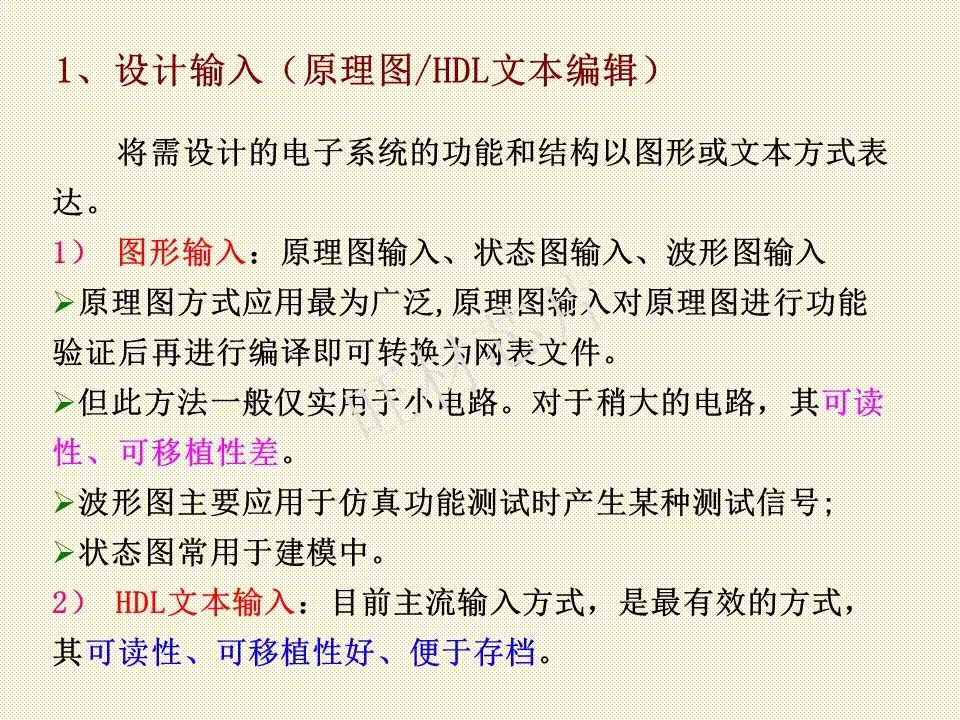

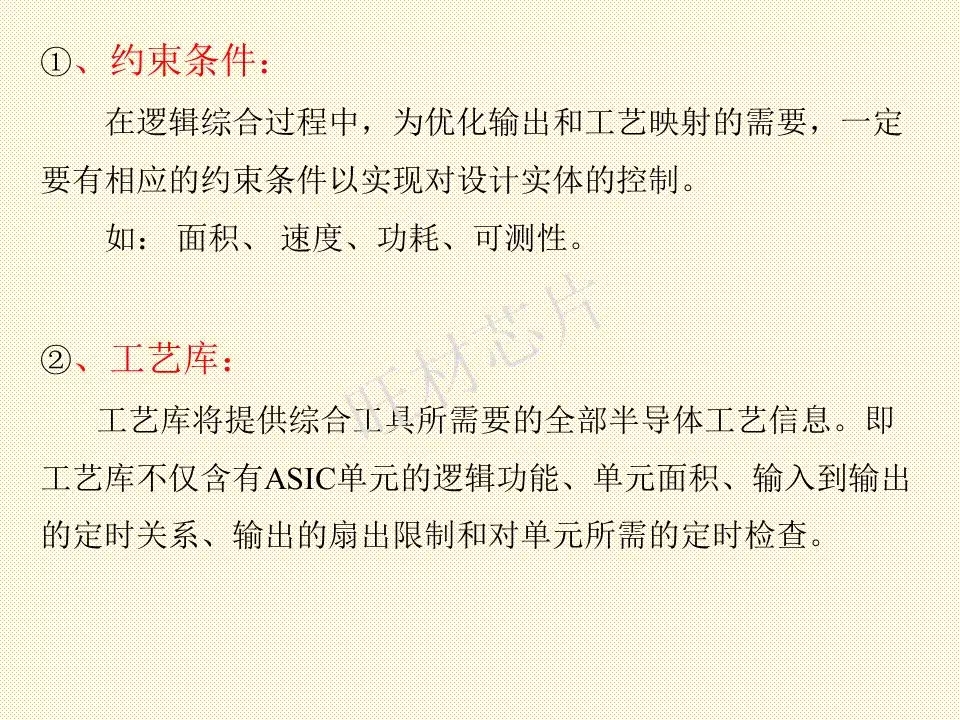

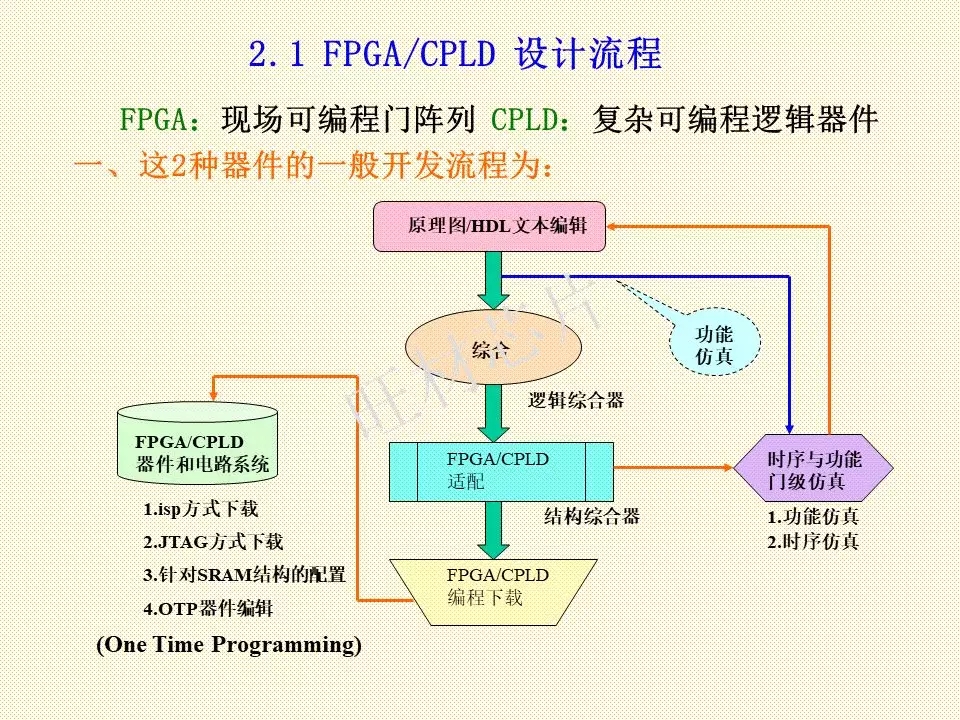

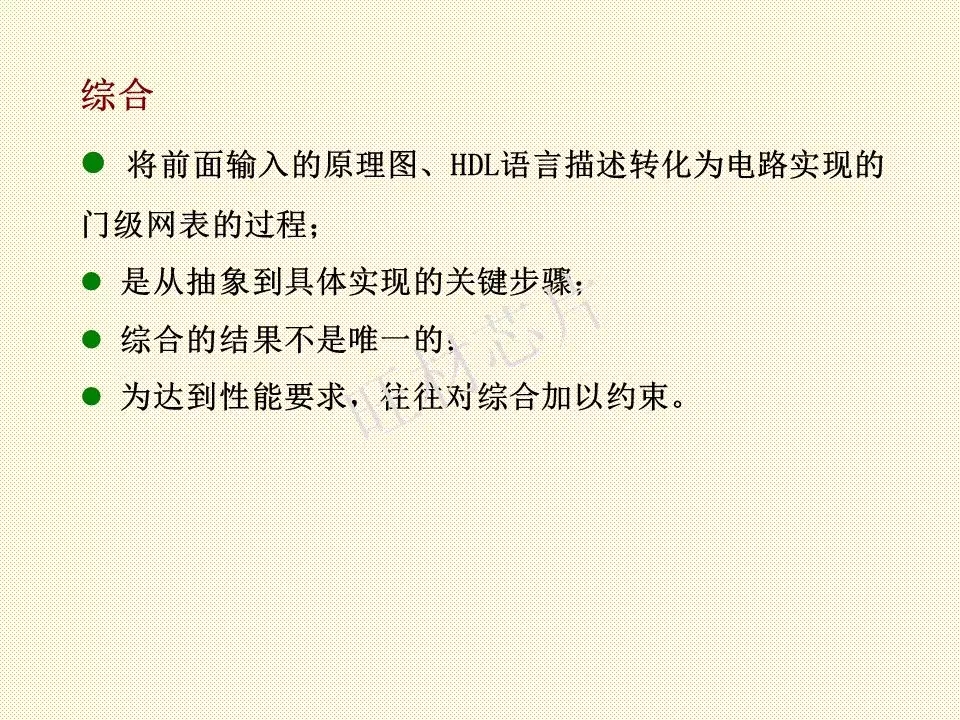

EDA技術就是以計算機為工具,設計者在EDA軟件平臺上,用硬件描述語言VerilogHDL完成設計文件,然后由計算機自動地完成邏輯編譯、化簡、分割、綜合、優化、布局、布線和仿真,直至對于特定目標芯片的適配編譯、邏輯映射和編程下載等工作。EDA技術的出現,極大地提高了電路設計的效率和可操作性,減輕了設計者的勞動強度。
