氮化物基材料被認為是非常有前途的半導體材料用于高亮度發光二極管（LED）和高功率高頻器件在由于其直接帶隙和寬帶隙（0.7-6.2 eV）。InGaN基多量子阱LED被廣泛應用于全彩顯示、景觀照明、交通信號燈等由于其具有高效率、壽命場、尺寸小的優勢。盡管在制作綠光LED已經有了很大的進步，提高InGaN/GaN 多量子阱中In組分的并入仍是獲得長波長高性能綠光LED的障礙瓶頸。其中一個導致In組分的并入的困難是由于外延層中存在的應力，這是由于藍寶石襯底和GaN晶格常數失配和熱膨脹系數失配造成的。c面藍寶石上生長的GaN中的主要應變源于熱系數不相容性（62%）和晶格常數差（13%）。在2英寸藍寶石襯底上生長的GaN層，其壓應力可達到200 MPa，晶片的彎曲可達到60微米，這對于大規模生長是不可接受的。因此，因為GaN異質外延形成的應力對于In組分的并入有著非常重要的影響。

　　中國科學院半導體研究所王軍喜課題組通過在GaN層中插入光子晶體提高InGaN基綠光LED的In組分的并入。光子晶體的采用得到了張應力的釋放。應力釋放可歸因于Ph-C基質中的應變晶格恢復和Ph-C空隙上的GaN贗晶外延。此外，XRD和AFM結果表明插入光子晶體可以提高晶體質量。通過插入光子晶體，綠光LED的In組分并入得到了提升，這導致了波長紅移了6 nm。20 mA下綠光LED的光輸出功率提高了10.65%。

　　光子晶體的引入增大了In組分的并入，為高性能綠光LED的設計提供了更廣泛的空間，對促進InGaN基LED在工業領域的應用起到了積極的作用。

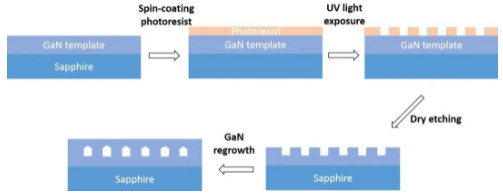

　　圖1. 制備光子晶體的示意流程圖。

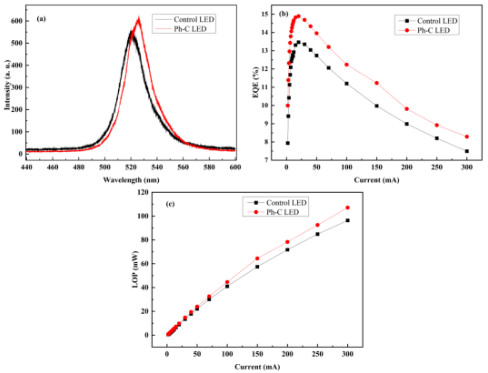

　　圖2.（a）室溫下對照和光子晶體LED的PL光譜。(b) 不同電流下對照和光子晶體LED的EQE。(c) 不同電流下對照和光子晶體LED的光輸出功率。

　　文章信息：

　　Improving the incorporation of indium component for InGaN-based green LED through inserting photonic crystalline in the GaN layer

　　Yunqi Li, Xinwei Wang, Ning Zhang, Xuecheng Wei, Junxi Wang

　　J. Semicond. 2022, 43(7): 072801

　　doi: 10.1088/1674-4926/43/7/072801

　　Full Text: http://www.jos.ac.cn/en/article/doi/10.1088/1674-4926/43/7/072801

　　來源：半導體學報2022年第7期-中文導讀
