在半導體存儲技術領域，DRAM作為計算系統的關鍵組成部分，一直面臨著提升密度與降低功耗的雙重挑戰。隨著人工智能與大數據的快速發展，傳統存儲架構已難以滿足日益增長的數據處理需求。在主流1T1C架構中，制程微縮導致存儲電容難以進一步縮小，電容器漏電與干擾問題日益凸顯。2T0C架構雖被視為潛在解決方案，但傳統集成方法因采用分步堆疊工藝，面臨著橫向對準偏差與熱循環效應帶來的嚴苛挑戰。

針對上述挑戰，微電子所集成電路制造技術全國重點實驗室研究團隊聯合北京超弦存儲器研究院、山東大學提出一種新型雙柵4F2 2T0C存儲單元。該技術通過原位金屬自氧化工藝，實現4F2存儲單元中讀取晶體管和寫入晶體管的自對準集成，并可通過多值存儲技術進一步提升存儲密度。測試結果表明，該垂直雙柵晶體管實現了優異的開態電流與亞閾值擺幅，并在85℃熱穩定性測試中取得-22.6 mV（NBTS）與87.7 mV（PBTS）的可靠表現，兼具高性能與高穩定性。基于該晶體管的4F2 2T0C單元支持4比特多值存儲，實現了50納秒的寫入時間，數據保持時間超過300秒，展現出良好的技術潛力。

本研究以“High-density three-dimensional integration of dynamic random-access memory using vertical dual-gate IGZO TFTs”為題發表在Nature Communications期刊上，微電子所博士后廖福錫、北京超弦存儲器研究院朱正勇研究員、微電子所博士生李子涵為共同第一作者，微電子所李泠研究員、楊冠華副研究員、北京超弦存儲器研究院趙超研究員、山東大學Arokia Nathan教授為共同通訊作者。

該項研究得到了重點研發計劃、國家自然科學基金等項目的支持。

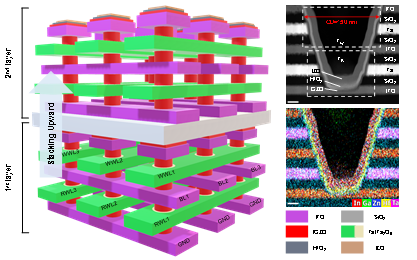

圖1.?4F²雙柵2T0C存儲陣列示意圖和電鏡表征
