隨著尺寸的不斷微縮，1T1C結構動態隨機存儲器（DRAM）的存儲電容限制問題愈發顯著，導致傳統1T1C-DRAM面臨微縮瓶頸。基于銦鎵鋅氧（IGZO）晶體管的2T0C-DRAM有望突破1T1C-DRAM的微縮瓶頸，在3D DRAM方面發揮更大的優勢。但目前的研究工作都基于平面結構的IGZO器件，形成的2T0C單元尺寸（大約20F²）比相同特征尺寸下的1T1C單元尺寸（6F²）大很多，使IGZO-DRAM缺少密度優勢。

　　針對平面結構IGZO-DRAM的密度問題，微電子所微電子重點實驗室劉明院士團隊在垂直環形溝道結構（Channel-All-Around, CAA）IGZO FET 的基礎上，研究了第二層器件堆疊前層間介質層工藝的影響，驗證了CAA IGZO FET在2T0C DARM應用中的可靠性。經過優化后的IGZO FET表現出優秀的可靠性，經過10000秒柵極偏壓應力穩定性測試后（包括正偏壓與負偏壓條件），閾值電壓漂移小于25mV，進行10¹²次寫入擦除操作后沒有表現出性能劣化。該研究成果有助于推動實現4F² IGZO 2T0C-DRAM單元。

　　基于該成果的文章“Inter-Layer Dielectric Engineering for Monolithic Stacking 4F²-2T0C DRAM with Channel-All-Around (CAA) IGZO FET to Achieve Good Reliability (>10⁴s Bias Stress, >10¹² Cycles Endurance)”入選2022 IEDM。微電子所碩士生陳傳科為第一作者，微電子所李泠研究員、耿玓副研究員為通訊作者。

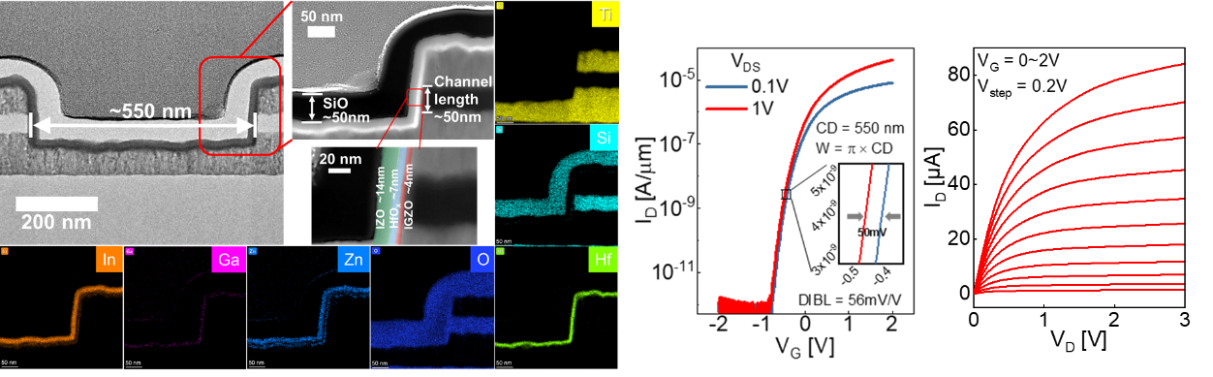

圖1 CAA IGZO FET的截面電鏡圖及轉移輸出曲線

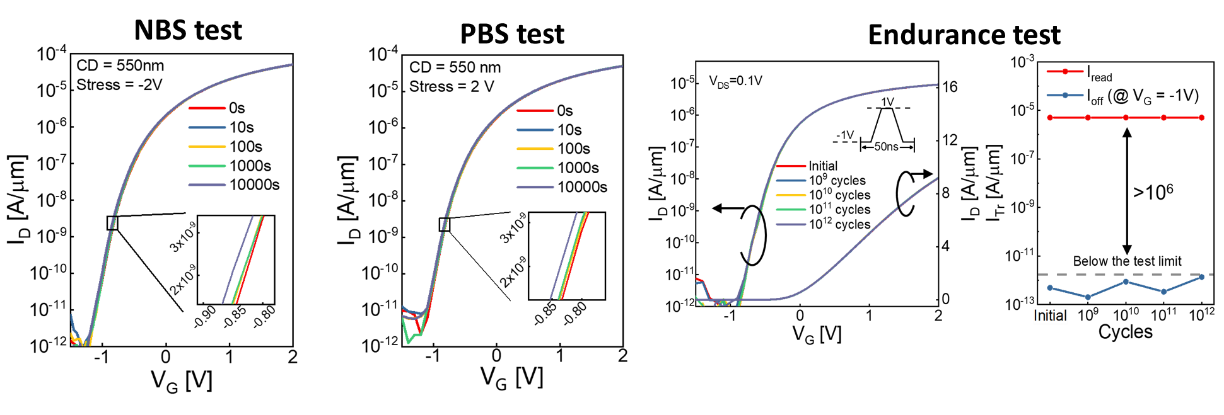

圖2 CAA IGZO FET的可靠性測試結果
