非晶銦鎵鋅氧化物（a-IGZO）因其具有理想的遷移率、大面積成膜均一、低熱預算等優點，被視為實現高密度三維集成的最佳候選溝道材料之一。三維集成技術的本質是為提高晶體管在芯片上的集成密度。因此，對于兼容后道工藝的a-IGZO晶體管來說，探索其尺寸的極限微縮是實現高密度三維集成的關鍵。

　　針對上述問題，微電子所重點實驗室科研人員通過采用宏觀電學測試和微觀表征技術相結合的方法，研究了尺寸微縮時a-IGZO晶體管基本特性的變化規律，通過微縮柵介質等效氧化層厚度和半導體厚度來提高器件的柵控能力，進一步優化金屬半導體接觸，降低了器件的接觸電阻，并使用柵控能力更強的雙柵互聯結構與操作模式，實現了性能優異的雙柵a-IGZO短溝道晶體管，其中溝道長度LCH=30nm，電容等效厚度CET=0.9 nm，亞閾值擺幅SS=63.4 mV/dec，DIBL=10 mV/V，跨導Gm=559 μS/μm at VDS=1V。

　　基于該成果的文章“Scaling Dual-Gate Ultra-thin a-IGZO FET to 30 nm Channel Length with Record-high Gm,max of 559 μS/μm at VDS=1 V, Record-low DIBL of 10 mV/V and Nearly Ideal SS of 63 mV/dec”入選2022 VLSI，同時入選demon session 文章。微電子所碩士生陳楷飛為第一作者，楊冠華副研究員和李泠研究員為通訊作者。

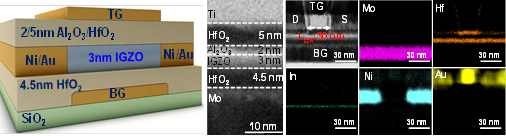

圖1. 器件結構示意圖及TEM表征圖

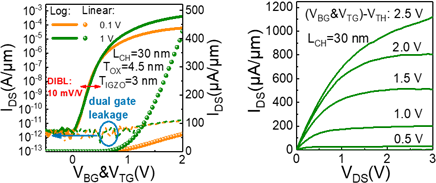

圖2. 雙柵IGZO晶體管轉移曲線及輸出曲線

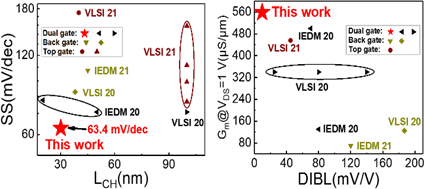

圖3. 該工作與近兩年短溝道氧化物晶體管性能對比
