1. 概述

　　數字邏輯器件是以二進制為原理，實現數字信號邏輯運算和操作的電路。主要分為組合邏輯電路和時序邏輯電路，其中組合邏輯電路的邏輯功能與時間無關，即不具記憶和存儲功能，而時序邏輯電路的輸出結果不僅與輸入邏輯相關，而且還受時序的控制。由于邏輯器件只分高、低點平，電路抗干擾能力強，精度和保密性極佳。

　　數字邏輯器件廣泛應用于邏輯控制、驅動轉換和電子系統連接之中，是電子控制系統中不可或缺的關鍵電路之一。

2. 器件現狀及分類

　　1963年，國際固體電路會議首先發表了制成CMOS集成電路的報告。l967年，RCA(美國無線電公司)開始試銷CMOS產品；20世紀70年代初正式推出比較完整的CMOS標準數字電路產品CD4000系列，隨后美國Motorola (摩托羅拉)公司也發表了MCL4500系列，兩者合稱為4000系列。

　　在20世紀70年代中期，4000A系列發展為4000B系列，工作電壓范圍從A系列的3-15v擴展為B系列的3-18v，而且B系列除少量器件為非緩沖輸出外，大部分器件都是緩沖輸出的，使它的參數和性能比A系列有較大的改進。1976年，由JEDEC(聯合電子器件工程委員會)制定了統一規范，使B系列的功能和管腳排列標淮化，成為全世界各CMOS集成電路制造廠家共同生產的標準系列。

　　高速CMOS 54HC/74HC系列與4000系列各個器件的電路圖完全相同，都是互補對稱的電路結構，即邏輯器件基本上包含數量相同的P管和N管。氧化物隔離、較淺的結深、較短的溝道長度和較小的柵覆蓋電容，使高速CMOS集成電路寄生電容比金屬柵CMOS減小了一半左右。高速CMOS集成電路較低的開啟電壓(典型值為0.7v)、較薄的柵氧化層和較短的溝道長度，使它的跨導比金屬柵CMOS增長幾乎4倍。再加上高速CMOS集成電路寄生電容比金屬柵減小了一半左右，兩者綜合作用的效果使高速CMOS的開關速度達到金屬柵CMOS的8—10倍。

　　高速CMOS 54HC/74HC系列具有下列特點；

• 　　具有從簡單的門電路至大規模集成電路的全系列產品；

• 　　器件功能管腳與路TTL和CMOS 4000系列相同；

• 　　工作溫度范圍寬；

• 　　耐閂鎖能力強；

• 　　全部輸入、輸出端都有防靜電的保護電路；

• 　　功耗低；

• 　　噪聲容限高，

• 　　電源電壓范圍寬

　　隨著個人計算機及電子數據處理設備的普及和推廣，特別是袖珍機和便攜式電子設備的使用，對高速、低功耗器件的需求越來越迫切，這就促使這些儀器、設備的電源電壓下降到3.3±0.3v的標準。對于集成電路而言，則要求在低壓下保持甚至超過5V系列的性能。為了開發低壓高速CMOS數字集成電路，國家半導體、Motorola和東芝等公司組成一個集團，德州儀器、飛利浦和日立組成另一個集團。在1992年推出了LVQ系列后，又陸續開發出LVX、LVT、LVC、LV、LCX等多種低壓高速CMOS系列。

　　邏輯器件可以按照功能、工藝特點和邏輯電平等方式進行分類。

1. 　　功能分類

　　按功能進行劃分，邏輯器件可以大概分為以下幾類：

　　門電路和反相器、選擇器、譯碼器、計數器、寄存器、觸發器、鎖存器、緩沖驅動器、收發器、總線開關、背板驅動器等。

　　門電路和反相器：邏輯門主要有與門54HC08、與非門54HC00、或門54HC32、或非門54HC02、異或門54HC86、反相器54HC04等；

　　選擇器：主要有2-1、4-1、8-1選擇器54HC157、54HC153、54HC151等；

　　編/譯碼器：主要有2/4、3/8和4/16譯碼器54HC139、54HC138、54HC154等；

　　計數器：主要有同步計數器54HC161和異步計數器54HC393等；

　　寄存器：主要有串-并移位寄存器54HC164和并-串寄存器54HC165等；

　　觸發器：主要有J-K觸發器、帶三態的D觸發器54HC374、不帶三態的D觸發器54HC74、施密特觸發器等；

　　鎖存器：主要有D型鎖存器54HC373、尋址鎖存器54HC259等；

　　緩沖驅動器：主要有帶反向的緩沖驅動器54HC240和不帶反向的緩沖驅動器54HC244等；

　　收發器：主要有寄存器收發器54HC543、通用收發器54HC245、總線收發器等；總線開關：主要包括總線交換和通用總線器件等；

　　背板驅動器：主要包括TTL或LVTTL電平與GTL/GTL+（GTLP）或BTL之間的電平轉換器件。

1. 　　工藝分類

　　按工藝特點進行劃分，邏輯器件可以分為Bipolar、CMOS、SOI CMOS、BiCMOS等工藝。

　　Bipolar（雙極）工藝的器件有： TTL、S、LS、AS、F、ALS；

　　CMOS工藝的器件有： HC、HCT、CD40000、ACL、FCT、LVC、LV、CBT、ALVC、AHC、AHCT、CBTLV、AVC、GTLP；

　　SOI CMOS工藝的器件有：HCS、HCTS、ACS、ACTS；

　　BiCMOS工藝的器件有：BCT、ABT、LVT、ALVT。

1. 　　電平分類

　　邏輯器件的電平主要有以下幾種：5VTTL、5VCMOS、3.3V電平、2.5V電平等。

　　5V的邏輯器件：TTL、S、LS、ALS、AS、HCT、HC、BCT、74F、ACT、AC、AHCT、AHC、ABT等系列器件

　　3.3V及以下的邏輯器件：LV的和V 系列及AHC和AC系列，主要有LV、AHC、AC、ALB、LVC、ALVC、LVT等系列器件。

　　具體情況可以參考TI公司的邏輯器件產品系列圖。

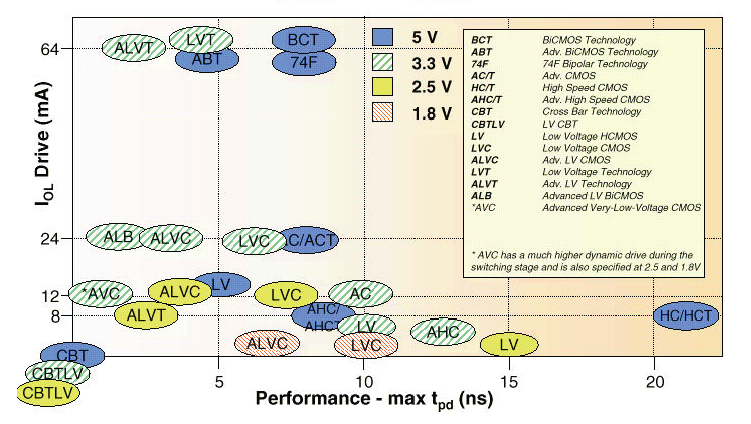

　　圖3.1.1 TI公司的邏輯器件產品系列圖

1. 　　特殊功能邏輯器件

　　總線保持功能（Bus hold）：由內部反饋電路保持輸入端最后的確定狀態，防止因輸入端浮空的不確定而導致器件振蕩自激損壞；輸入端無需外接上拉或下拉電阻，節省PCB空間，降低了器件成本開銷和功耗。ABT、LVT、ALVC、ALVCH、ALVTH、LVC、GTL系列器件有此功能。命名特征為附加了“H”如：SNJ54LVTH245AFK；

　　串聯阻尼電阻（series damping resistors）：輸出端加入串聯阻尼電阻可以限流，有助于降低信號上沖/下沖噪聲，消除線路振鈴，改善信號質量。具有此特征的ABT、LVC、LVT、ALVC系列器件在命名中加入了“2”或“R”以示區別，如ABT162245，ALVCHR162245。對于單向驅動器件，串聯電阻加在其輸出端，命名如SN54LVC2244；對于雙向的收發器件，串聯電阻加在兩邊的輸出端，命名如SN54LVCR2245；

　　上電/掉電三態（PU3S，Power up/power down 3-state）：即熱拔插性能。上電/掉電時器件輸出端為三態，VCC閥值為2.1V；應用于熱拔插器件/板卡產品，確保拔插狀態時輸出數據的完整性。多數ABT、LVC、LVT、LVTH系列器件有此特征；

　　ABT器件（Advanced BiCMOS Technology）：結合了CMOS器件(如HC/HCT、LV/LVC、ALVC、AHC/AHCT)的高輸入阻抗特性和雙極性器件(Bipolar，如TTL、LS、AS、ALS)輸出驅動能力強的特點。包括ABT、LVT、ALVT等系列器件，應用于低電壓，低靜態功耗環境；

　　VCC/GND對稱分布：16位Widebus器件的重要特征，對稱配置引腳，有利于改善噪聲性能。AHC/AHCT、AVT、AC/ACT、CBT、LVT、ALVC、LVC、ALB系列16位Widebus器件有此特征；

　　分離軌器件（Split-rail）：即雙電源器件，具有兩種電源輸入引腳VCC_A和VCC_B，可分別接5V或3.3V電源電壓。如ALVC164245、LVC4245等，命名特征為附加了“4”。
