作者信息：先導中心  王桂磊

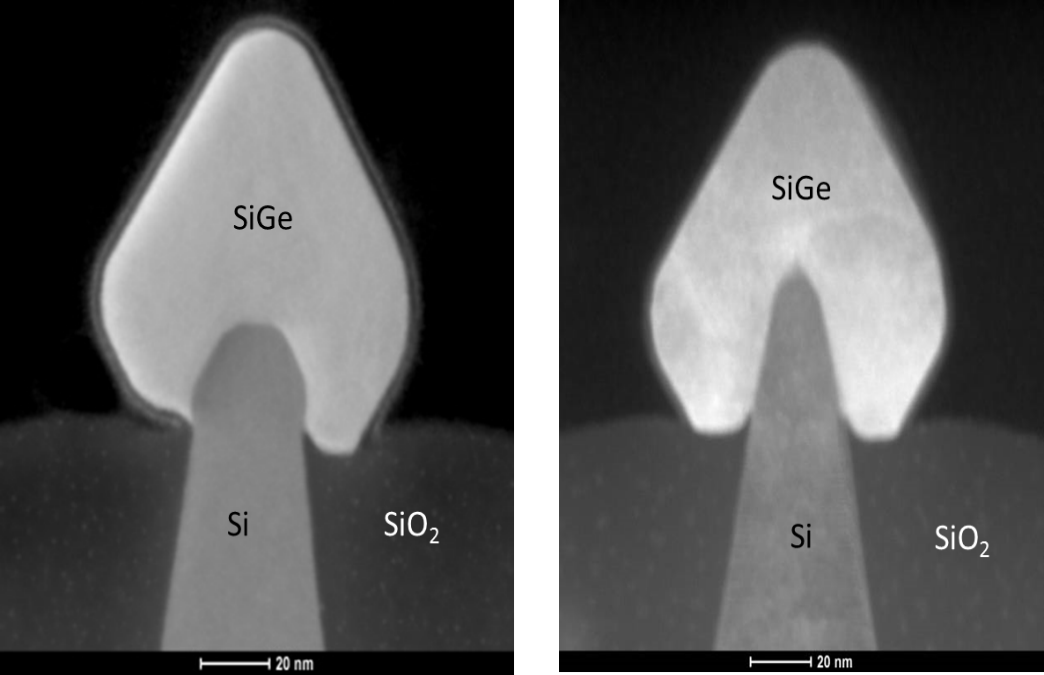

圖片描述：本作品顯示的是用TEM電鏡檢測分析的在FinFET源漏工藝中，SiGe應變源漏的三維選擇性外延生長。左圖中Si Fin的頂部經過高溫烘烤后發生了Si損失和流動，選擇性外延生長的單晶SiGe并不對稱分布；右圖是在生長過程中保持了Si Fin頂部（寬度約10 nm）的形貌，選擇性生長的SiGe對稱分布在Fin的兩邊。從整體上看，Si上生長的SiGe就像是雨后從地下生長出來的“蘑菇”，煥發出生機和活力，不過這些“蘑菇”的尺寸是納米級的。

實驗方法：上圖的SiGe是通過減壓化學氣相沉積設備選擇性外延生長制備，在Fin上生長的SiGe呈三維形狀，SiO₂上面沒有多晶的SiGe的生長。

樣品制備型號：FIB FEI Helios

TEM拍攝設備名稱型號：FEI Tecnai G2 F20
